Prionsabal Oibre Comharchumann
Nasc rialaithe:
PLC/Rialaitheoir → Comhla Solenoid Comhartha Leictreach → Athraithe Aeir Comhbhrúite → Gníomhaíocht Achtúóir Aeroibrithe (AR/Off/Coigeartaigh).
Próiseas tipiciúil:
Faigheann an comhla solenoid cumhacht, lascaíonn sé an cosán gáis, agus téann an t -aer comhbhrúite isteach i seomra actuator;
Spreagann an brú an loiní/scairt, agus mar thoradh air sin díláithriú meicniúil;
Tar éis teip cumhachta, athshocraítear an comhla solenoid, scaoiltear an gás, agus téann an t -actuator ar ais chuig an suíomh tosaigh (tuairisceán an earraigh nó soláthar gáis droim ar ais).
Dearadh croí -struchtúir
Rannóg comhla solenoid
Cineál Comhla Comhla:
TEE dhá shuíomh (2/3): Rialú sorcóir gníomhach aonair (iontógáil aonair + sceite).
Cúig-bhealach dhá shuíomh (2/5): Rialú sorcóirí dúbailte ag gníomhú dóibh (iontógáil dúbailte + sceite dúbailte).
Mód Tiomána:
Gníomh Díreach: Tiomáint Díreach Sreafa Beaga (Freagra Fast, atá oiriúnach le haghaidh oibríochta ardmhinicíochta).
Píolótach-oibrithe: Aistriú le cúnamh aeir (sreabhadh mór, cásanna ardbhrú).
Dearadh Speisialta:
Cornaí cruthúnas pléasctha (deimhnithe ATEX) do thimpeallachtaí inadhainte;
Tomhaltas Cumhachta Íseal (0. 5W ~ 1W) chun saol na gceallraí a leathnú;
Cnaipe éigeandála láimhe (is féidir iallach a chur air an cosán gáis a athrú i gcás teip cumhachta).
Meaitseáil leis an actuator
Caighdeán Comhéadain: Buaileann sé le sonraíochtaí ISO 15407 nó NFPA chun nasc tapa gáis a chinntiú.
Meaitseáil sreafa: Ní mór do luach an chomhla CV na riachtanais luais actuator a chomhlíonadh.

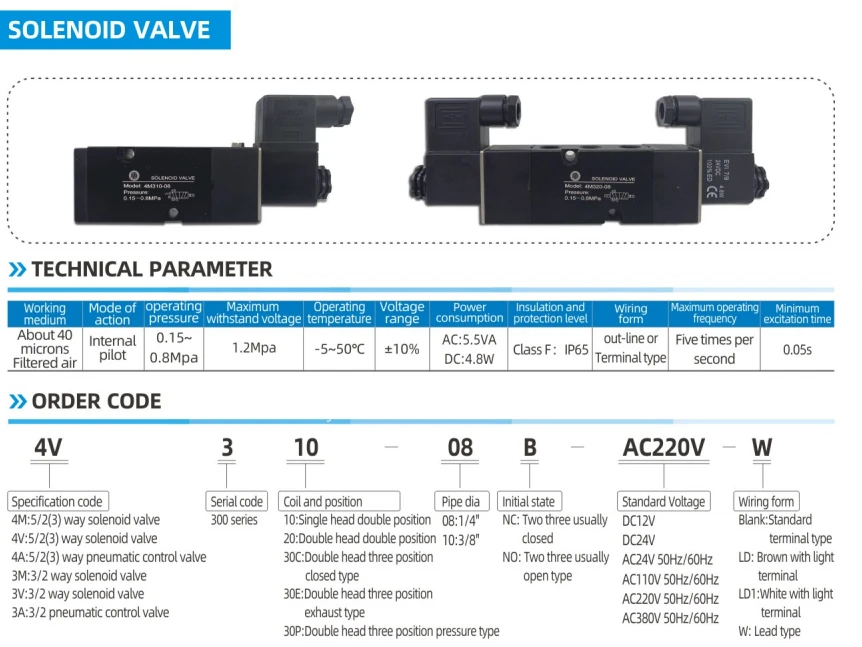

Príomhpharaiméadair Feidhmíochta
Comhoiriúnacht voltais: DC 24V (a úsáidtear go coitianta sa tionscal), AC 220V (cás ardchumhachta).
Am freagartha: Níos lú ná nó cothrom le 50ms (is féidir le comhla ardluais teacht ar 10ms, a théann i bhfeidhm ar mhinicíocht an actuator).
Raon brú oibre: {{{0}}.
Rang cosanta: IP65 (dustproof agus uiscedhíonach) atá oiriúnach do dhálaí oibre crua.
Saol rothaíochta: Níos mó ná nó cothrom le 10 milliún uair (dearadh tionsclaíoch ard iontaofachta).
Cásanna tipiciúla iarratais
Rialú uathoibríoch comhla:
Oscailt agus dúnadh cianda comhla liathróid píblíne ola;
Rialú beacht sreafa ar rialáil comhlaí i ngléasraí ceimiceacha.
Tiomáint ghníomhaíochta meicniúil:
Clampáil sorcóir líne táirgthe uathoibríoch táirgthe;
Ábhar ag brú agus ag suíomh innealra pacáistithe.
Córas Idirnasctha Slándála:
An soláthar aeir a ghearradh go tapa le linn múchadh éigeandála (ESD);
Dúnadh éigeandála aeir ar an gcomhla dóiteáin.
