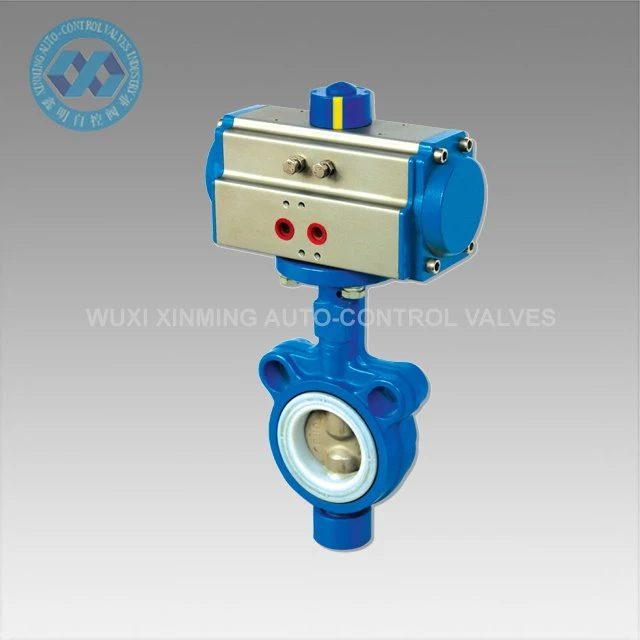

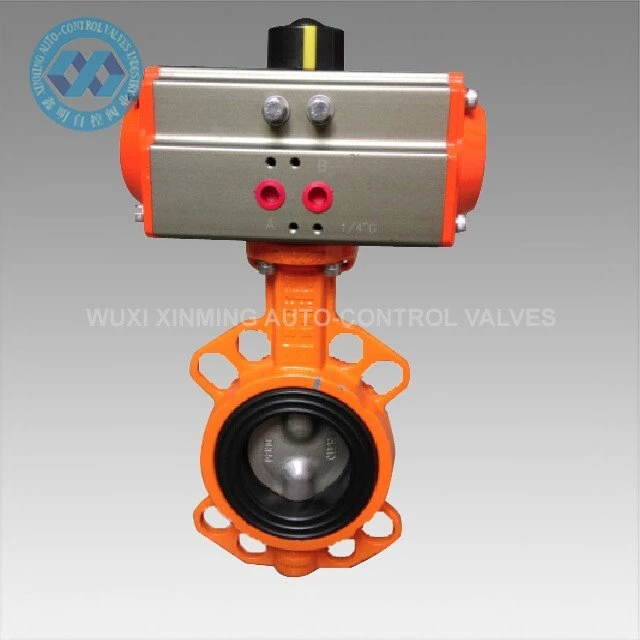

Tá struchtúr simplí ag an gcomhla féileacán wafer, méid beag, meáchan éadrom, costas íseal, rialú agus oibriú áisiúil, limistéar cúrsaíochta mór éifeachtach, oscailt agus dúnadh tapa, coigilt saothair, agus dea-fheidhmíocht séalaithe, agus tá buntáistí aige maidir le séala crua miotail agus séala leaisteacha.
Chun sreabhadh a thosú agus a stopadh go huathoibríoch níos tapúla ná comhlaí mótair, a fheidhmíonn ar aer comhbhrúite. Ní mór duit an t-aer go dtí an actuator a rialú ag baint úsáide as an gcomhla píolótach leictreach atá san áireamh nó as comhla láimhe agus as. Ní éilíonn comhlaí íoslaghdú brú idir an t-ionraon agus an t-asraon chun oibriú.
Tá an actuator suite go díreach ar an gcomhlacht comhla chun gluaiseacht a íoslaghdú agus caitheamh a laghdú. Léiríonn táscaire sreabhadh amhairc ar bharr an actuator cibé an bhfuil an comhla oscailte nó dúnta. Ligeann an sárú láimhe duit an comhla a oibriú le linn bristeacha cumhachta.
Sonraí Táirge
| Ainm Táirge | Comhla Féileacán Wafer |
| Ainm branda | Glactar le XM agus OEM freisin |
| Méid comhla féileacán | 25mm-1000mm |

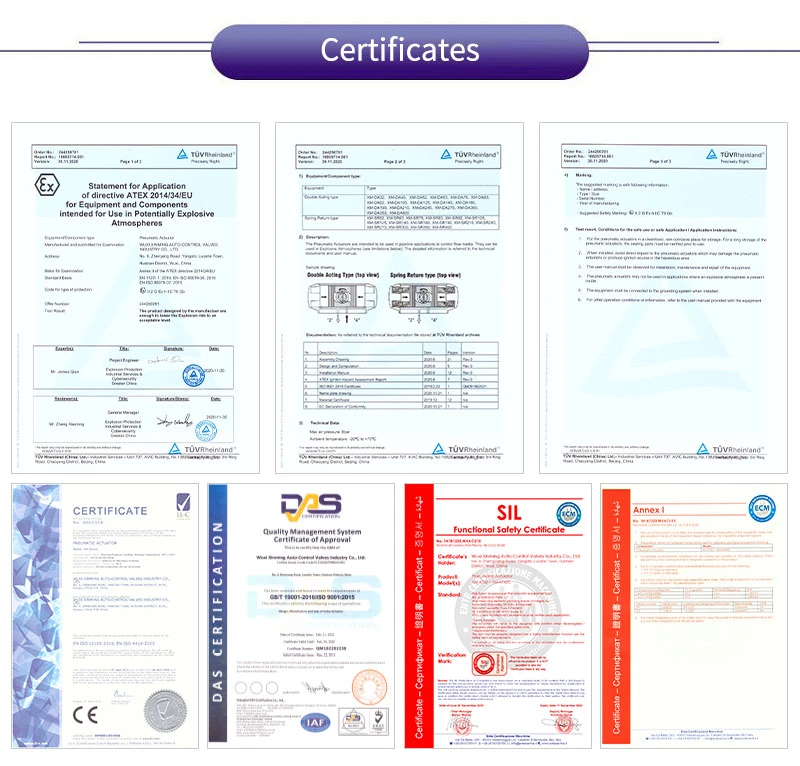

| Deimhniú | CE, ATEX, SIL3, ISO9001:2016 |
| Cineál comhla | féileacán |
| Le Úsáid Le | Uisce, Ola, Aer, Gás Nádúrtha, Gaile, Uisce Óil |
| Ábhar Séala | EPDM Rubber, NBR, PTFE, miotal-go-miotal |
| Sonraíochtaí Comhlíonta | API 609 |
Paraiméadar Teicniúil:

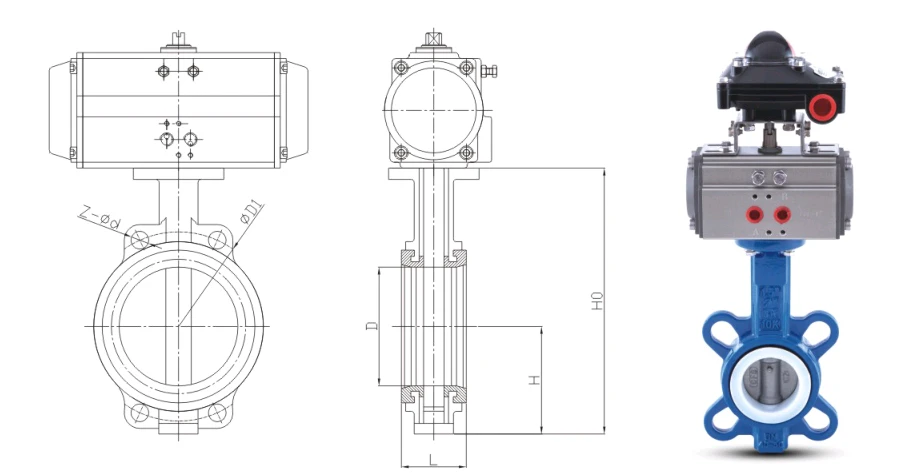

| Trastomhas ainmniúil | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | orlach | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Dearadh agus déantúsaíocht comhla | De réir chaighdeán GB/T12238 | ||||||
| Méid flange comhla | De réir caighdeán GB/T9113, GB/T17241.6 | ||||||
| Fad struchtúrach na comhla | De réir chaighdeán GB/T12221 | ||||||
| Iniúchadh comhla agus turgnamh | De réir chaighdeán GB/T13927 | ||||||
Gnéithe Táirge:
• Meáchan éadrom agus dlúth: Níl an meáchan den chaighdeán céanna ach 1/6 den chomhla geata, agus laghdaítear an spás suiteála 50%
• Bolb déthreorach-róin ghrád: suíochán comhla leaisteacha EPDM/NBR/VITON/PTFE, gan aon sceitheadh (ISO 5208 Ráta A)
• Casmhóiminte íseal: Pláta féileacán sruthlínithe + muinchille féin-bhealaithe, éasca le tiomáint ag gníomhaithe láimhe, aeroibrithe agus leictreacha
• Cothabháil ar líne: Ní shíneann an comhlacht comhla isteach sa phíblíne, agus is féidir an pláta féileacán a tharraingt amach trí cheithre bolt flange a scaoileadh le haghaidh díchóimeála agus cóimeála
• Ilfheidhmeach: Is féidir é a oscailt agus a dhúnadh go hiomlán, agus is féidir é a throttled go cruinn laistigh den raon 15 céim ~ 75 céim
Feidhmchláir Táirge:
• Uisce bardasach: uisce amh, uisce glan, séarachas, leithlisiú stáisiúin chaidéil
• HVAC: aerchóiriú lárnach, téamh ceantair, scaipeadh uisce fuaraithe
• Bia agus leigheas: Córas glantacháin CIP/SIP, grád sláintíochta FDA 3A roghnach
• Ceimiceach agus peitriceimiceach: aigéad lag agus alcaile, tuaslagóir, púdar, píblíne iompair neomatach
• Fuinneamh cumhachta: túr fuaraithe, comhdhlúthán, córas sprinkler dóiteáin
Cumas Soláthair
Cumas Soláthair: 1000 aonad in aghaidh na míosa, Comhla Féileacán Aeroibrithe
Pacáil & Seachadadh
Sonraí pacála:
1) Má tá méid mór, cás sraithadhmaid
2) Más méid beag, Carton nó pailléad Sraithadhmaid
Port imeachta: Shanghai, an tSín
Am Luaidhe:
|
Cainníocht(Aonaid) |
1-50 |
51-1000 |
＞1001 |
|
Est. Am(laethanta) |
Earraí i stoc |
30 |
Le hidirbheartú |
Ár Seirbhís
1) beolíne 7x24 uair an chloig
2) Rialú cáilíochta dian
3) Dea-chaighdeán ar phraghas fabhrach
4)Ar fheabhas i ndiaidh-seirbhíse
5) Tacaíocht theicniúil ar líne
6) Am seachadta tapa
Leideanna Roghnúcháin agus Ordaithe:
Nuair a bhíonn cáithníní níos mó ná nó cothrom le 2 mm sa mheán, roghnaigh le do thoil séala crua nó struchtúr eccentric dúbailte.
Nuair is gá sábháilteacht dóiteáin, is féidir filler graifít + splint SS316L a roghnú.
Soláthair leictreacha 24 V/220 V, gníomhú dúbailte aeroibrithe/athshocrú earraigh, lasc teorann, sraith iomlán an tsocraithe.
Má theastaíonn líníochtaí CAD Wafer Butterfly Valve, samhlacha 3D, nó réitigh shaincheaptha tionscadail uait, déan teagmháil le: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.

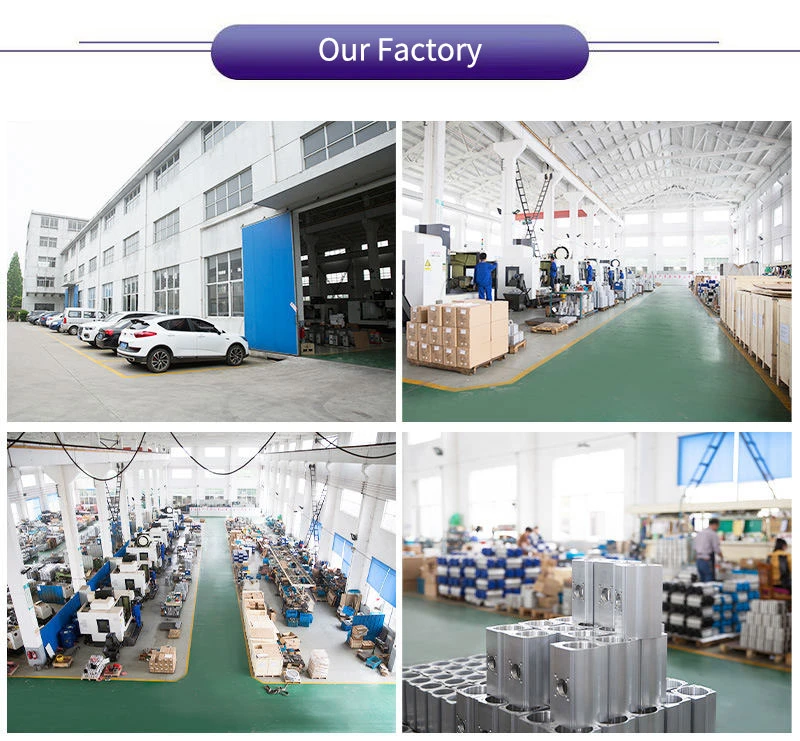

Fúinn:
Déanann Wuxi Xinming Auto-control Valves Co., Ltd. speisialtóireacht i ndéantúsaíocht actuators aeroibrithe sraith XM deimhnithe ISO9001 agus comhlaí rialaithe uathoibríoch, a chomhlíonann caighdeáin ISO5211/DIN3337/VDI/VDE-3845/NAMUR. Le cumas T&F chun cinn agus áiseanna táirgthe, freastalaíonn ár gcuid táirgí ar thionscail éagsúla lena n-áirítear gléasraí ola & gáis, ceimiceacha agus cumhachta, ag cuimsiú ár dtiomantas do "Teicneolaíocht ar dtús, Sármhaitheas Cáilíochta" trí réitigh nuálaíocha agus feidhmíocht iontaofa.
